系統特色

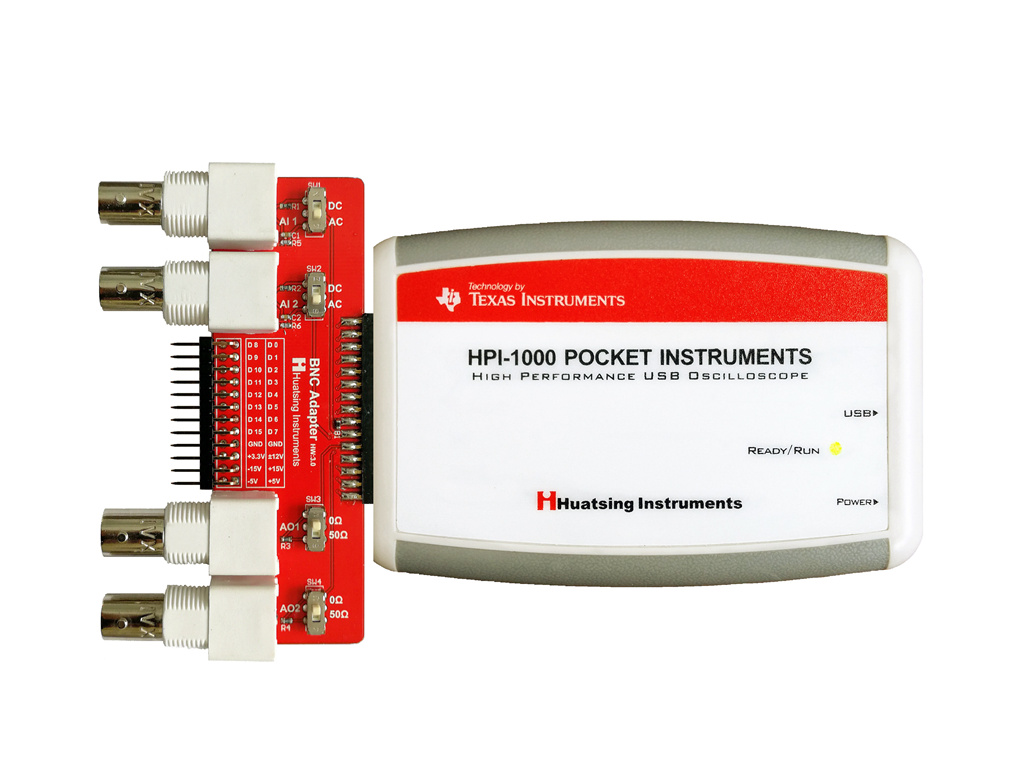

連接HPI-1000多功能口袋儀器使用，減小信號噪聲
示波器輸入可以使用標準示波器表筆，信號輸出可以使用同軸電纜
輸入可以選擇AC/DC耦合方式；輸出可以選擇0Ω/50Ω阻抗匹配

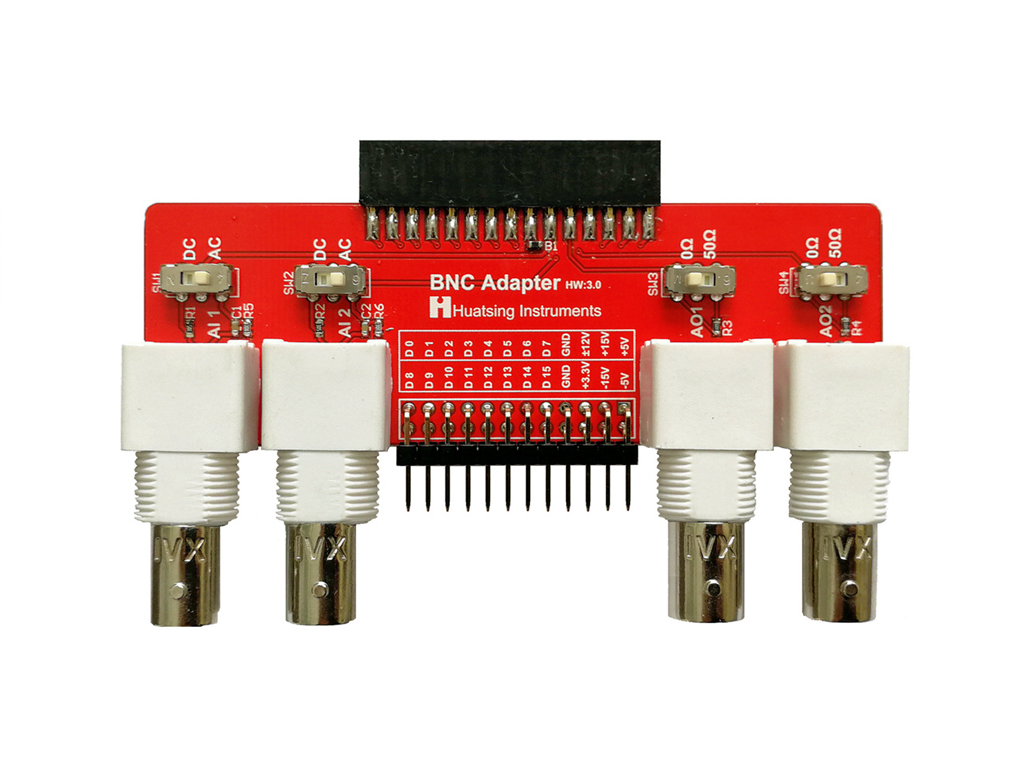

HA-BNC01轉接模塊可以讓插針接口形式的多功能口袋儀器連接標準示波器表筆與同軸信號線，減小信號噪聲，提高了信噪比。轉接模塊上還配有AC/DC輸入耦合方式選擇開關（配合HPI-1000口袋儀器使用時無需選擇，DC/AC由示波器界面上的DC/AC檔位開關決定）以及0Ω/50Ω輸出阻抗匹配選擇開關（配合HPI-1000口袋儀器使用時請選擇0Ω默認檔）。邏輯分析儀及電源通道轉接出2x12針的雙排插針接口。
使用HPI-1000多功能口袋儀器做實驗的時候，尤其是進行模電實驗時，如果發現信號波形失真，有可能是外界噪聲干擾或杜邦線接觸不好引起的，這時候如果通過HPI專用接口連接HPI-1000多功能口袋儀器和配套的專用實驗板，可以在很大程度上減小干擾；如果沒有專用的實驗板或是需要比較長距離的傳輸信號，應該通過HA-BNC01口袋儀器BNC轉接模塊使用專用的示波器表筆或同軸電纜傳輸信號。
示波器接口： BNC
信號源接口： BNC
邏輯分析儀接口：插針
電源接口： 插針
示波器耦合方式：AC/DC（配合HPI-1000使用時在示波器界面上選擇）
信號源輸出阻抗：0Ω/50Ω（配合HPI-1000使用時選擇默認檔：0Ω）
